機械臂放射治療裝置質量控制檢測WS 667-2019
實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號
以下參數，僅供參考！！！更多詳情，請咨詢：134-7367-2973 微信同號

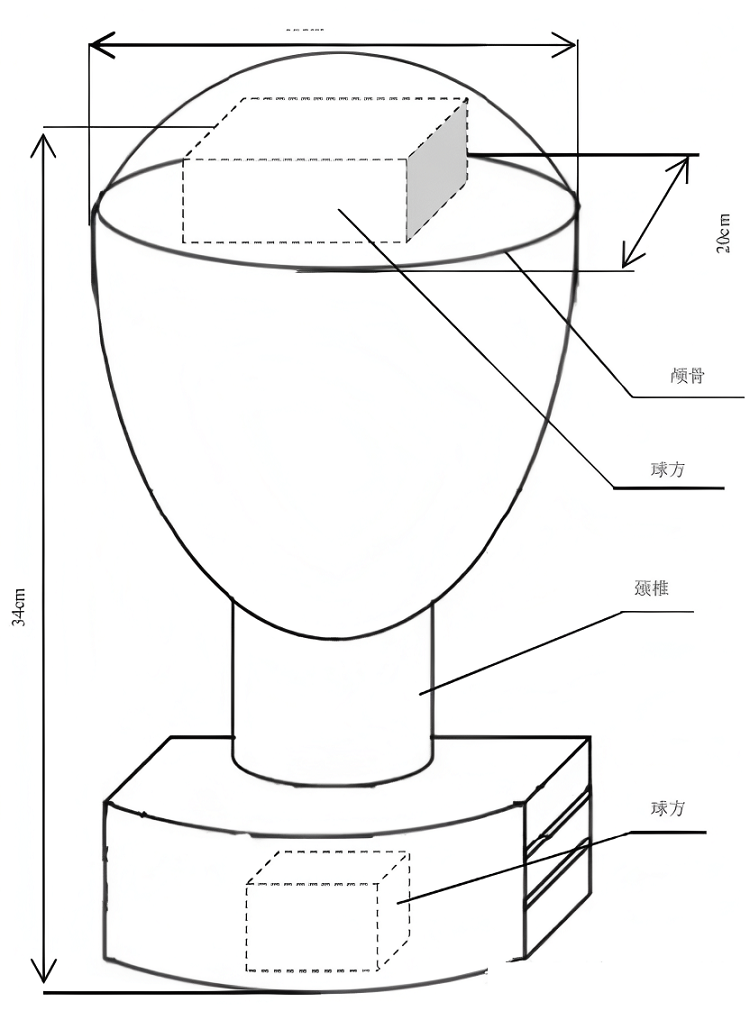

頭部和頸部模體的材料和結構
頭部和頸部模體由組織等效材料(如軟組織等效材料、骨骼等效材料等) 構成， 內嵌多枚金標。 金 標之間的距離大于20 mm ，每三顆金標形成
的三角形角度大于15° ，在兩側45°視野中無重疊。模體的顱 內及頸部可放置球方，用于測量追蹤偏差。 模體的總高度約為34 cm，頭顱橫斷
面長度約為20 cm ，寬度 約為15 cm。模體的外形及結構見圖

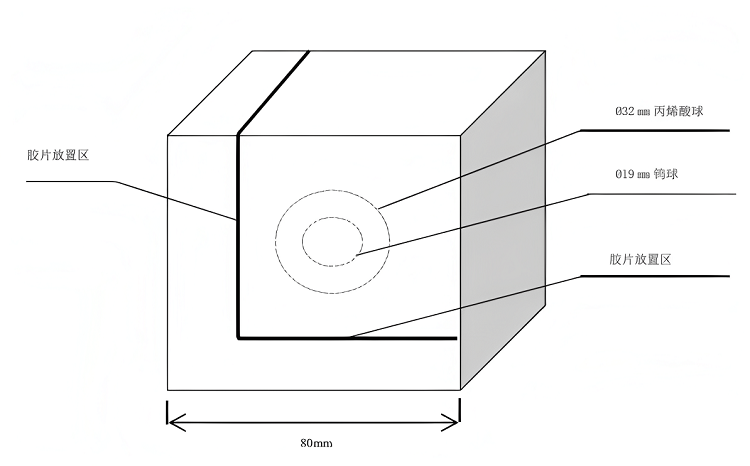

自動質量保證偏差檢測模體(AQA模體)的材料和結構
AQA模體由聚苯乙烯、丙烯酸和鎢等材料構成， 內嵌多枚金標。金標之間的距離大于
20 mm，每三 顆金標形成的三角形角度大于15°，在兩側45°視野中無重疊。模體的正方體結構件內有免沖洗膠片的放 置區域。聚苯乙烯
正方體結構件邊長80 mm，內含1個直徑為32 mm的丙烯酸球和1個直徑為19 mm的鎢 球。
模體的外形及結構見圖

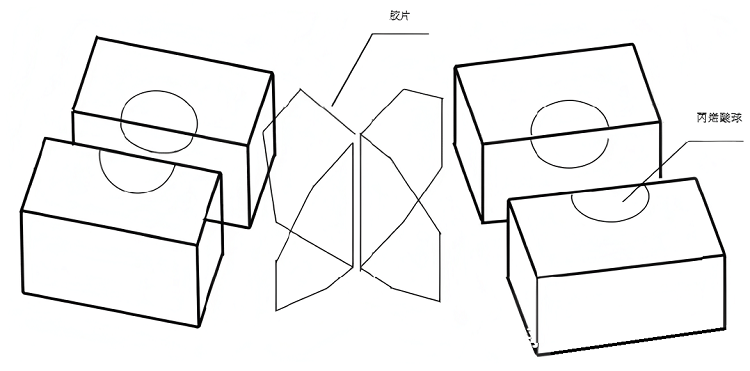

球方的材料和結構
球方由聚苯乙烯、丙烯酸等材料構成； 它是一個方形模體， 內含丙烯酸球， 該球體在測量中代表照 射靶區。 球體中可放置測量膠片。
根據球方嵌入的模體 (例如頭部與頸部模體、 圓頂模體等) 不同， 球 方的尺寸不同。
球方的外形及結構見圖

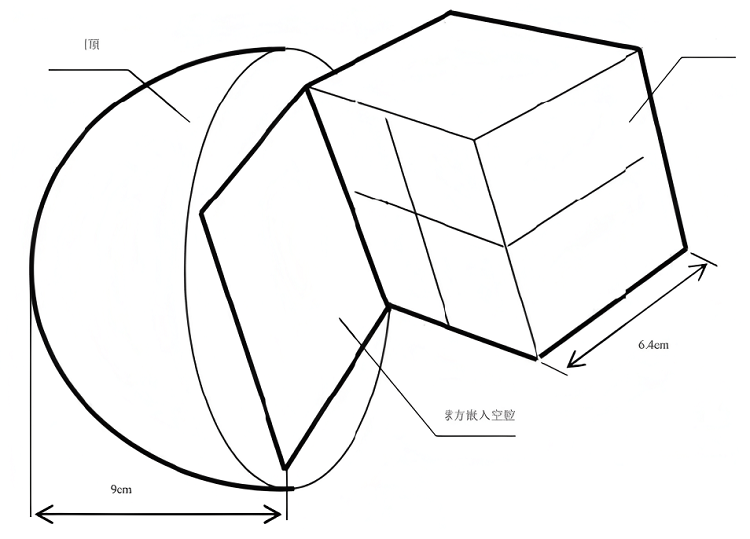

圓頂模體的材料及結構
圓頂模體由聚苯乙烯材料構成。它是一個半球形模體， 直徑約10 cm、高度約9 cm ，內含一個邊長 約為6.4 cm的球方， 球方中可放置測量膠
片。
模體的外形及結構見圖

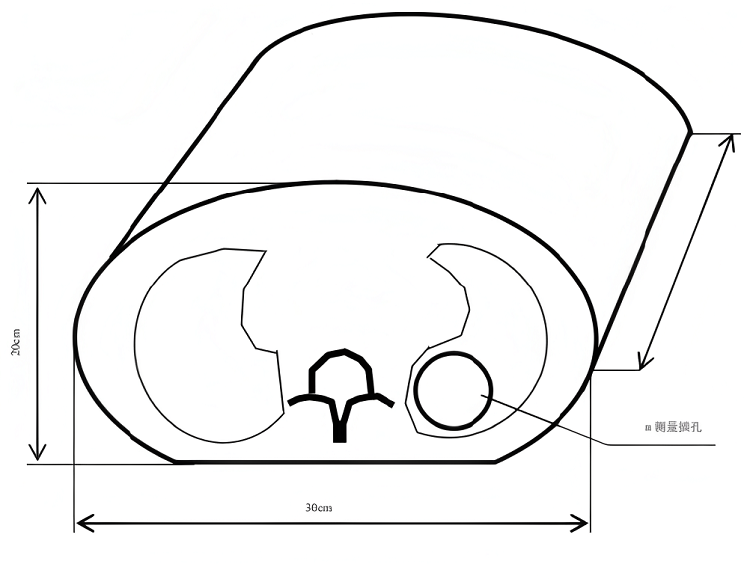

胸部模體的材料及結構
胸部模體由組織等效材料 (如軟組織等效材料、肺組織等效材料等) 構成，長度約 18 cm，寬度約 30 cm，高度約 20 cm。測量插件直徑
約6.5 cm ，內嵌球方，球方中可放置測量膠片。模體的外形及結 構見圖
